第三章 「禮廉傳家」水族圓光鑿花技術示範


  本章以「禮廉傳家」水族圓光鑿花題材做為教學示範,分為兩個部分,一為構圖程序,二為實作步驟,採圖文對照方式,並於圖中置入編碼閱讀順序,循序漸進逐步說明,以圖為主、文為輔,注意事項以圖片局部特寫,強調重要技巧。

壹、構圖程序


一、確定構圖範圍

  本本教案於103年度原定完成實例作品90x33x12公分水族圓光一件,所購木料尺寸為105x36x12公分,為保留木料之完整性,避免浪費,配合木料實際大小,調整構圖之尺寸。

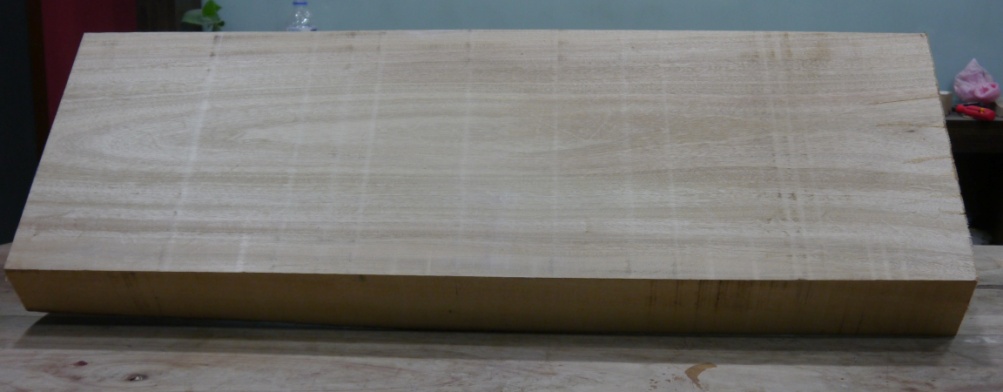

本教案木料係高海拔白肉樟,以木料實際尺寸105x36x12cm,配合調整構圖。

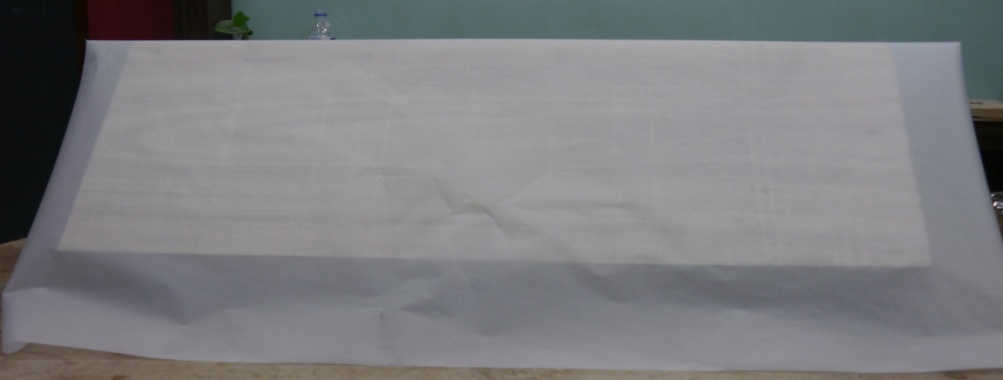

將大於木料面積之描圖紙覆蓋於木料之正面,標記長寬之範圍。


將標記好範圍之描圖紙取下,置於平面桌板,以長尾夾固定周邊。

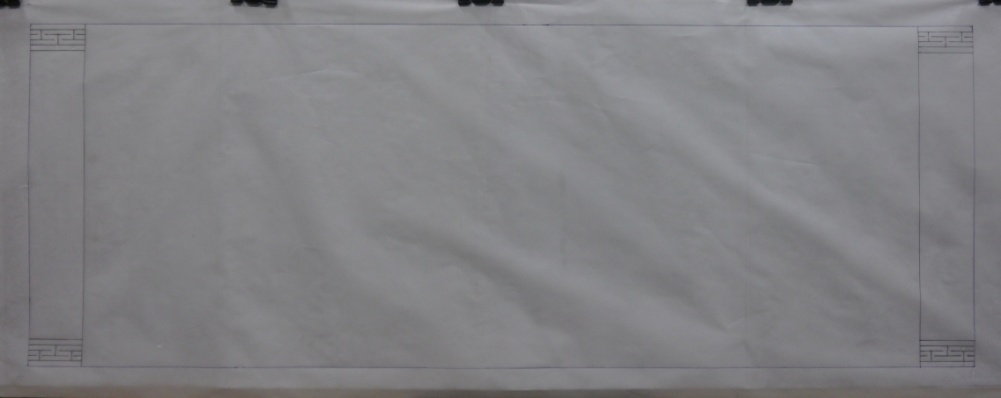

以鉛筆進行構圖設計,首先分割堵頭(左右兩邊)及堵仁(中間)之位置,以堵仁為構圖範圍。


二、圖面佈局

  本教案原訂作品名稱為「知廉有禮真多謝」,諧音感覺過於現代,較不符合傳統,經討論後,決定訂名為「禮廉傳家」,有家訓之意。

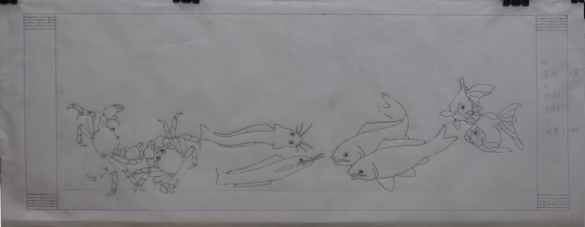

將螃蟹、鯰魚、鯉魚,以及金魚之位置確認後,用黑色簽字筆確認勾繪。

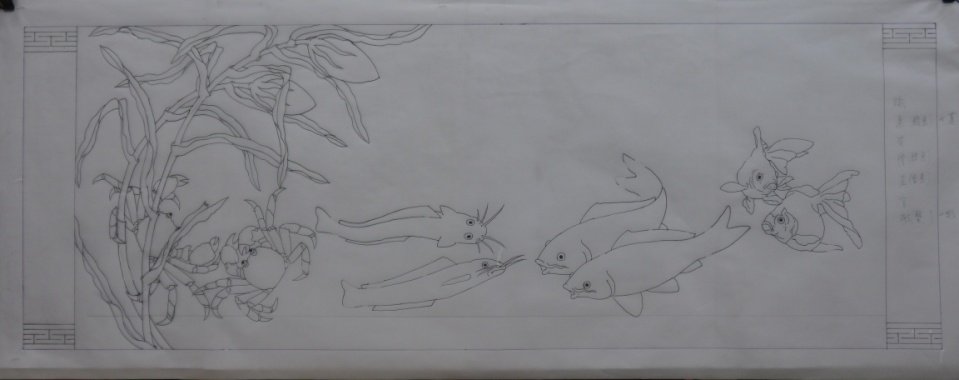

蘆葦姿態先以鉛筆完成構圖,再以黑色簽字筆勾繪,並將鉛筆痕跡擦拭乾淨。

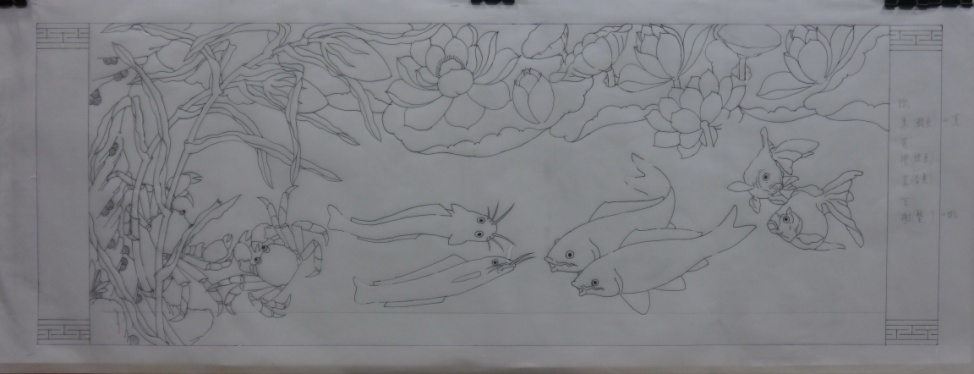

同上,完成蓮花之構圖,並以黑色簽字筆勾繪


增加水波之紋路


增加水草及空間感之佈局考量

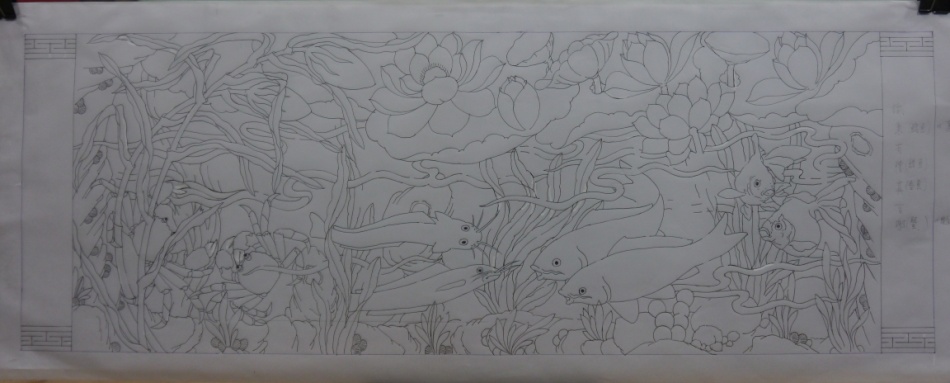

增加帶狀水草及蓮莖


增加球狀水草

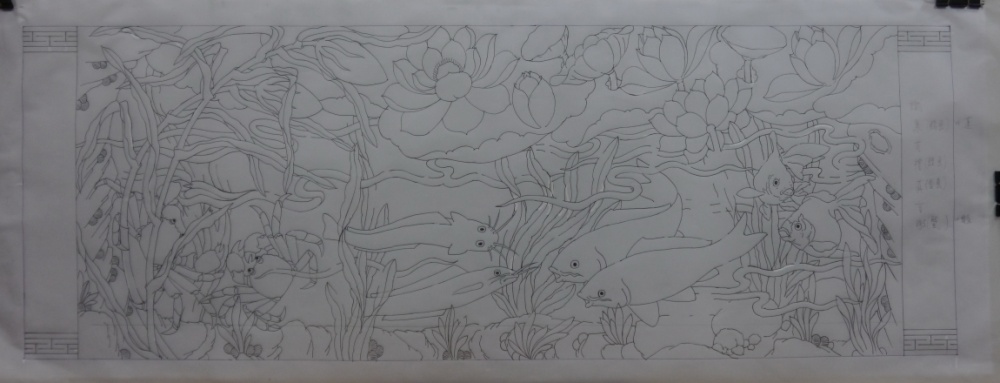

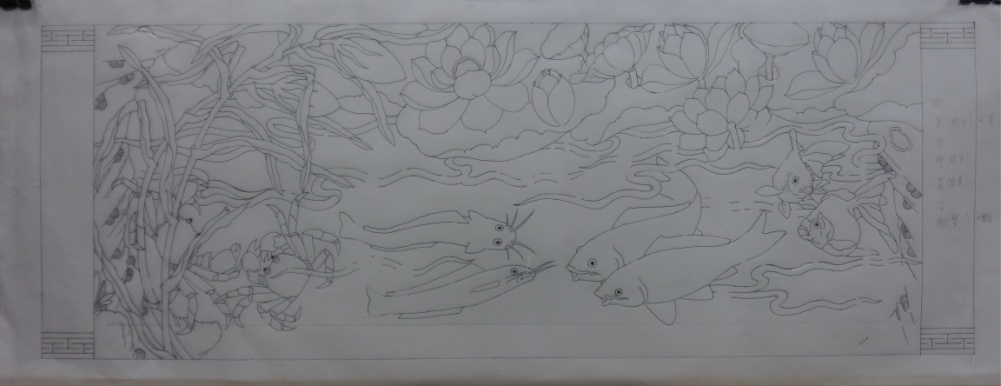

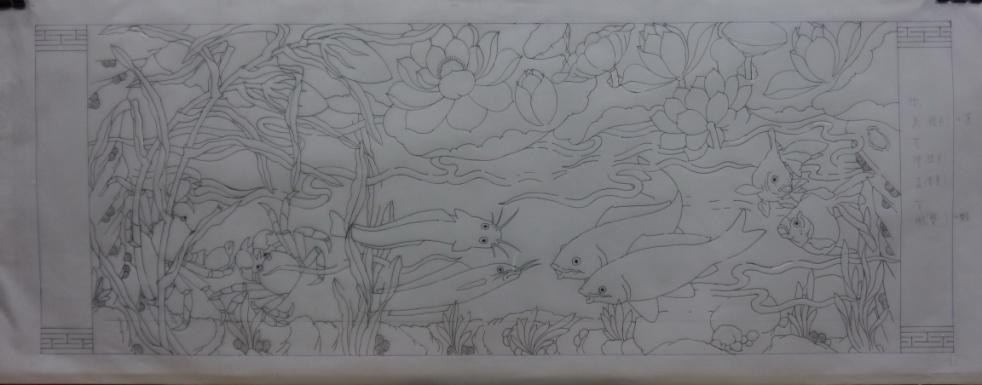

增加氣泡,及各層次感之佈局物件,完成構圖


  以上於描圖紙上完成構圖之後,須透過原尺寸之影印、接合,並以白膠裱黏於欲施作之白肉樟木正面,靜置並等待白膠乾燥後再進行下一步驟。(請參考教學影片-描圖構圖)

貳、鑿花實作步驟


一、鑽洞切割

  鑽孔的目的即為了使用線鋸切割,讓線鋸鋸條可穿入孔中,以進行線鋸機做切割工作,將圖稿中鏤透的部分先行去除,做為雕刻之前置作業。

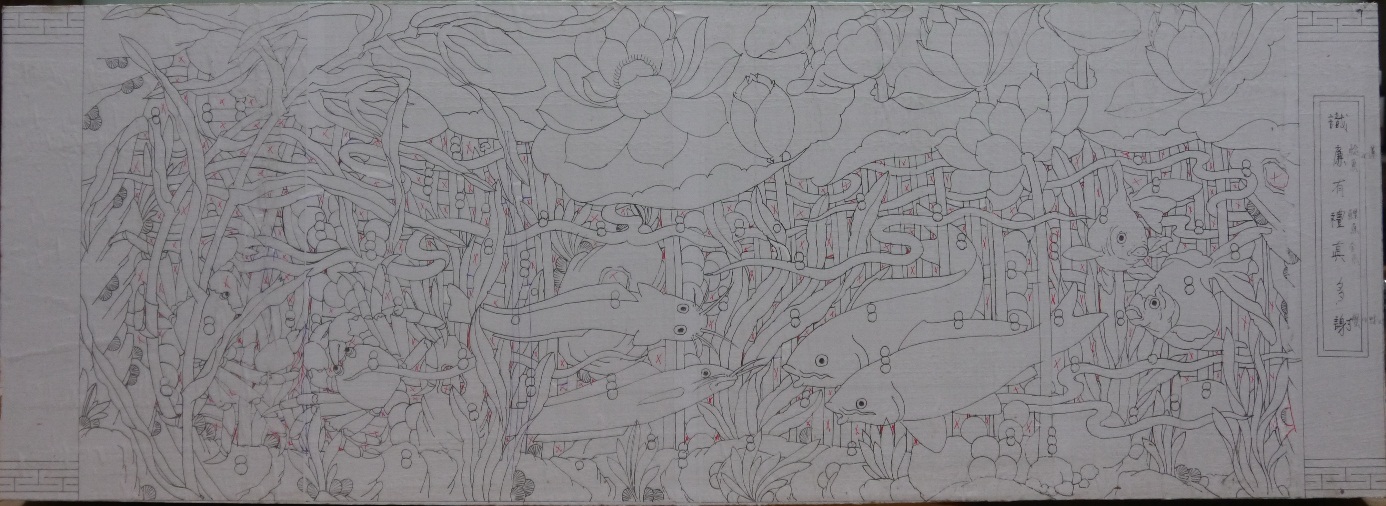

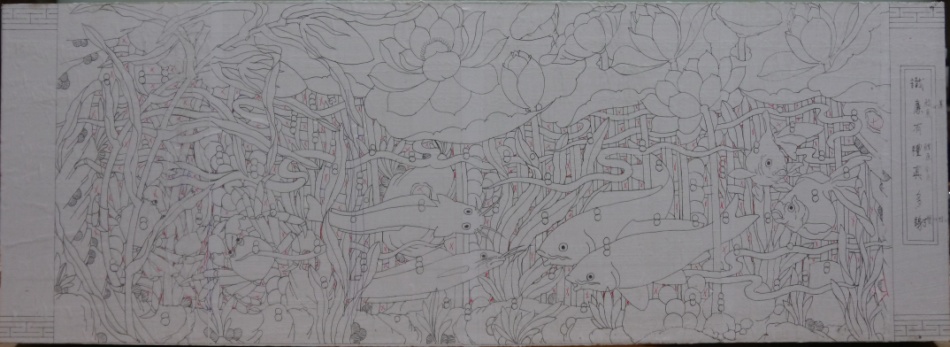

  初步工作圈點記號:先於貼上圖稿的樟木上,以紅筆圈點要切割去除的圖稿位置,代表它是要切割去除的位置,圈點完畢後,須再檢查確認,避免切割時出錯。

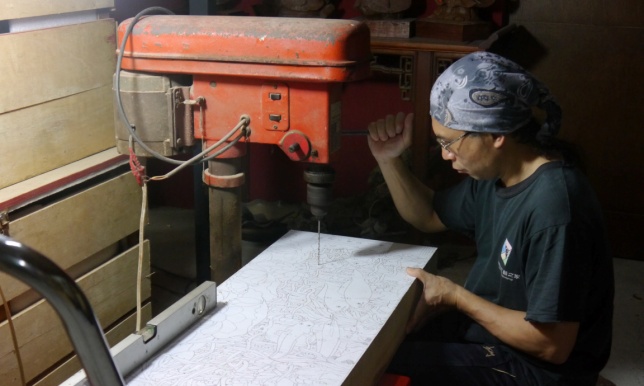

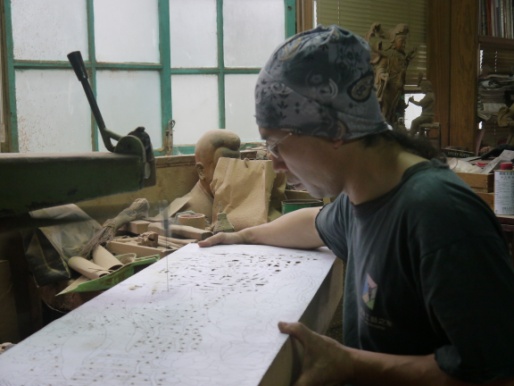

藉由電鑽工具,將欲穿透鏤空之處,進行鑽孔

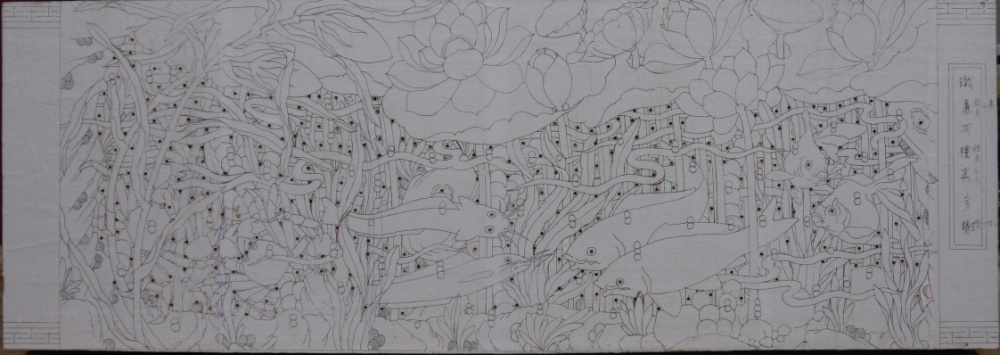

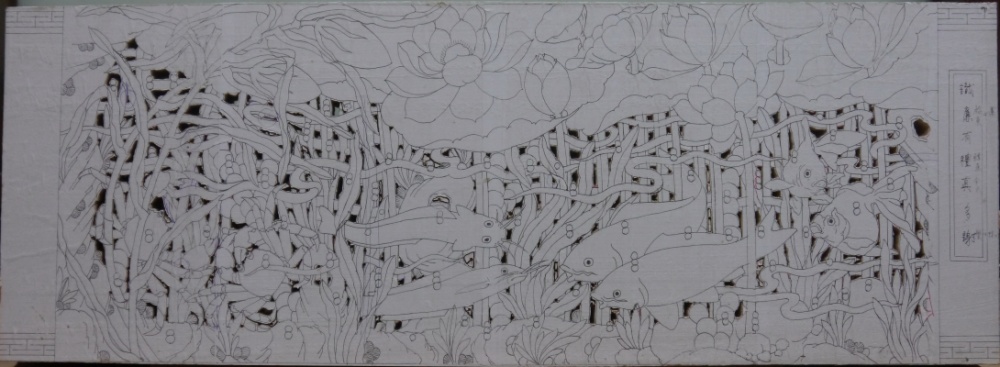

完成鑽孔之木料,洞孔平均分配於整體堵仁範圍內


以線鋸為工具,將線鋸條穿過鑽洞孔,仔細切割穿透之範圍


完成線鋸切割工作,去除鏤透的部分(請參考教學影片-貼圖鑽孔線鋸)


二、粗胚施作

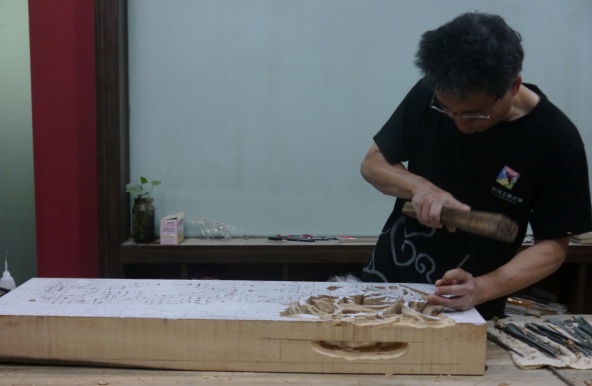

  進行粗胚施做:以鑿刀及木槌先依照圖稿垂直往下施做。先從第一層表面層開始進行粗胚作業,雖是粗胚施做,但也不可太過籠統糢糊,表面第一層的粗胚打鑿須注意到鋪面的考量,勿失柴。(失柴:指木料表層缺塊凹陷受損)

向下雕鑿,將蘆葦雕出來鋪於板面,做為「鋪面」


延雕出蘆葦做為「鋪面」,塑造出空間穿透效果,螃蟹先保留不動


繼續將紋飾圖案以外的部分概略去掉,並進行鯰魚之粗胚


  黏貼圖稿的功能:木材平面所貼上的圖稿,有助於在粗胚的雕鑿過程中,正確依照其佈局位置,將最表層的每一內容物件準確雕出,讓施做者更容易注意到鋪面物件的雕鑿範圍。

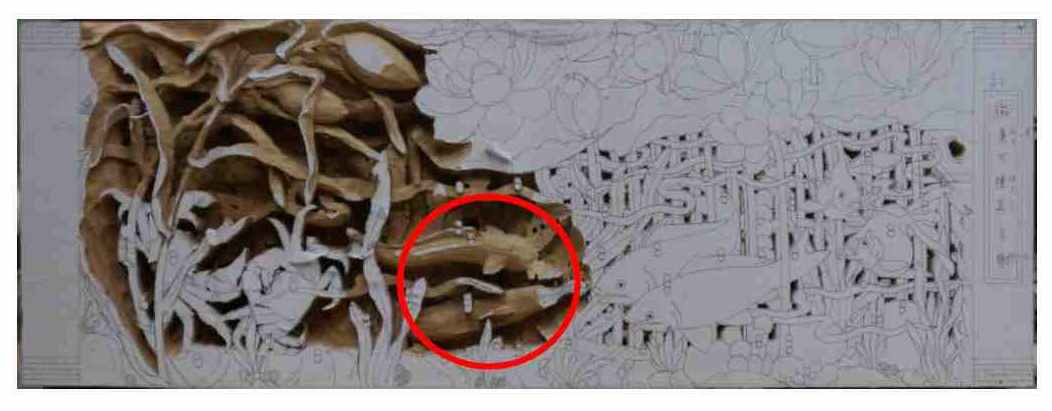

完成鯰魚之粗胚

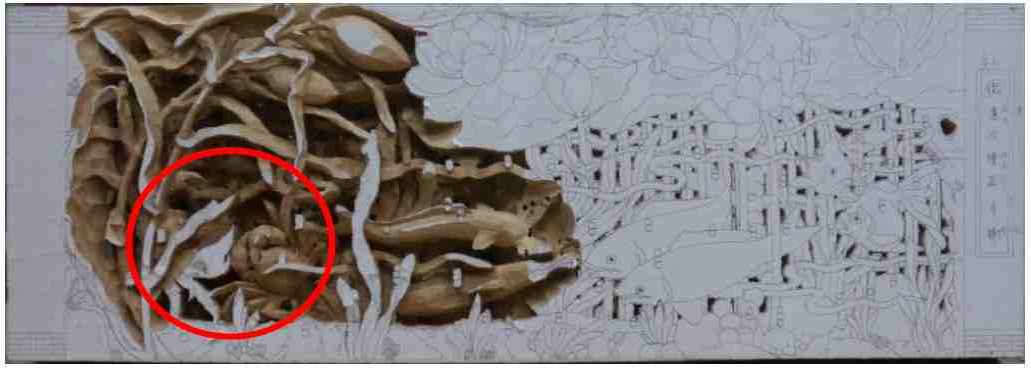

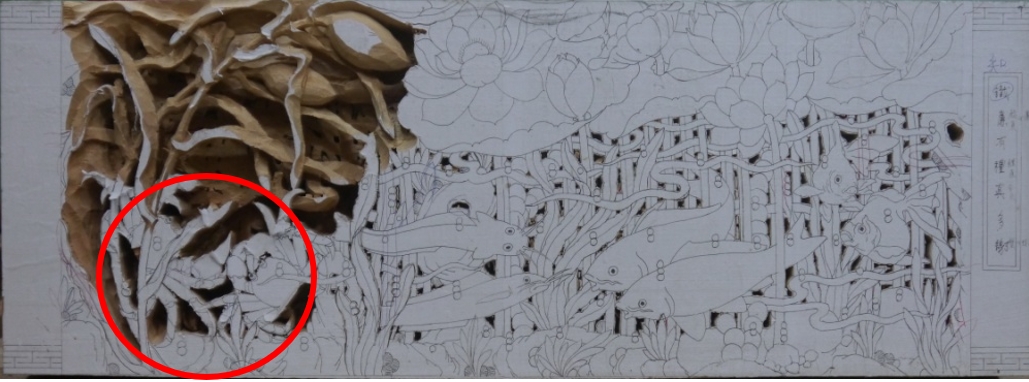

螃蟹之粗胚施做

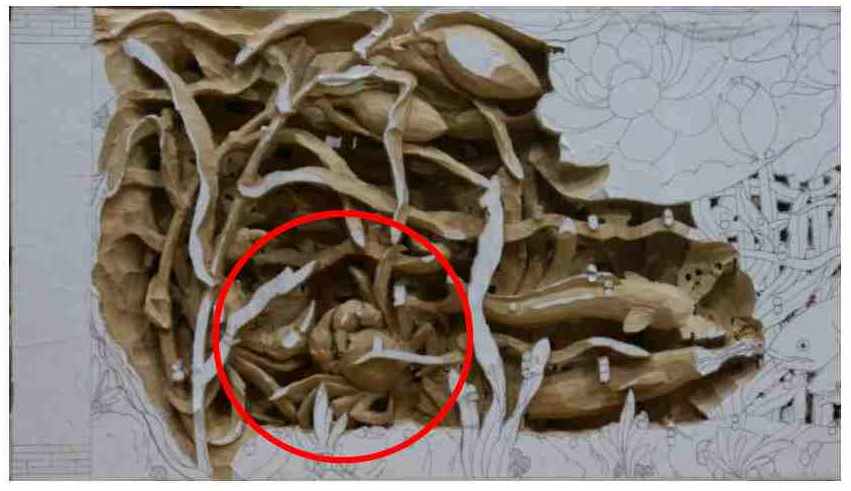

完成螃蟹之粗胚


注意每一層次之空間穿透關係,依圖稿製作,繼續雕鑿深層的景深部分。


  多景層的雕刻技巧,必須利用上下拆枝的方法,圖稿上正面切割的1支莖、枝、梗、葉或其他物件,都可用上下拆枝方式達到多景層的目的,物件越細小可拆的景層就越多。注意每一個內容物件,必須有所牢靠,不可懸空無依,為口訣中的「串接牢靠」。

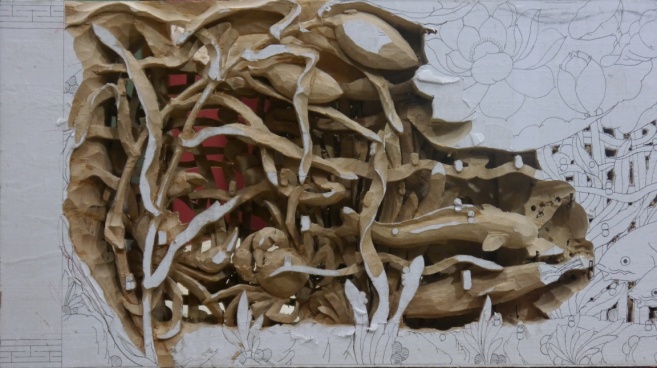

依圖稿層次,雕鑿到最深層,至鏤空穿透,完成預設的第一區塊粗胚製作雕鑿。


延伸雕刻至相鄰的第二區塊


  粗胚的雕鑿過程中,作品的四周邊框,必須保留完整,謂之「顧邊」,若需要有層次的雕鑿處,也儘量避免太過單薄,若太單薄或缺口過大,其結構力量也會薄弱,甚至有物件斷裂之虞慮。

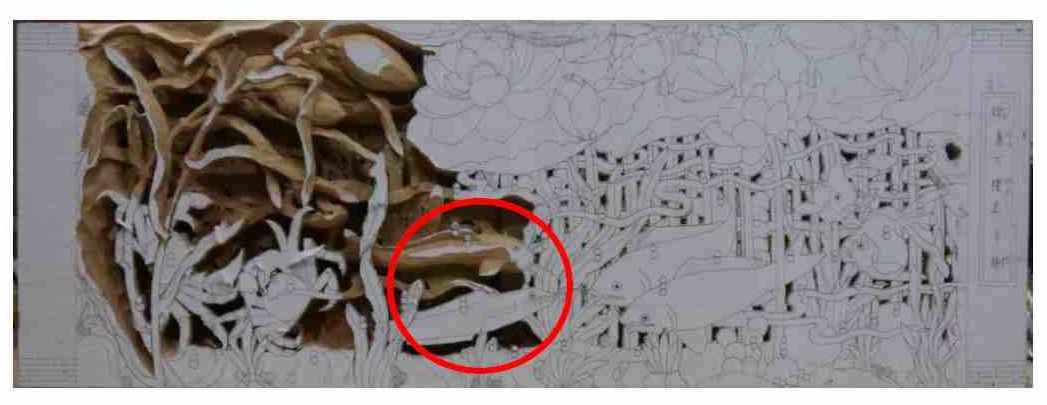

進行第二區塊中間鯉魚部分之粗胚


避免讓每一個內容物件懸空,每一個內容物件,最好都能相互緊靠在周邊的物件上。

完成中間鯉魚部分之粗胚

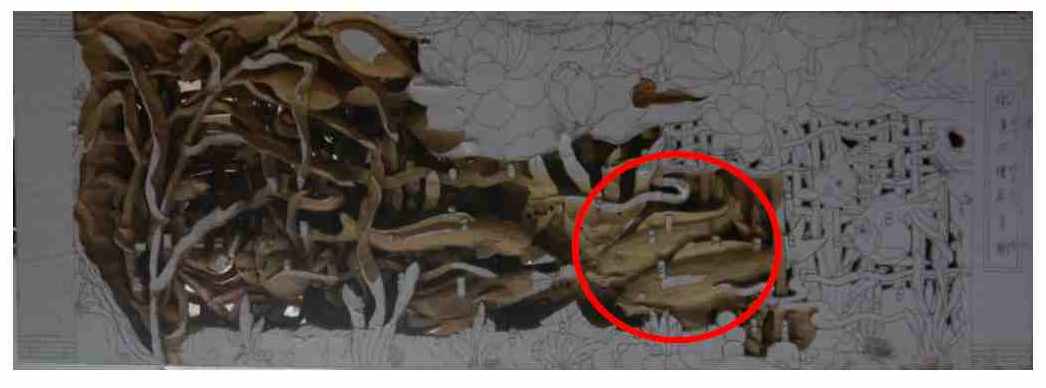

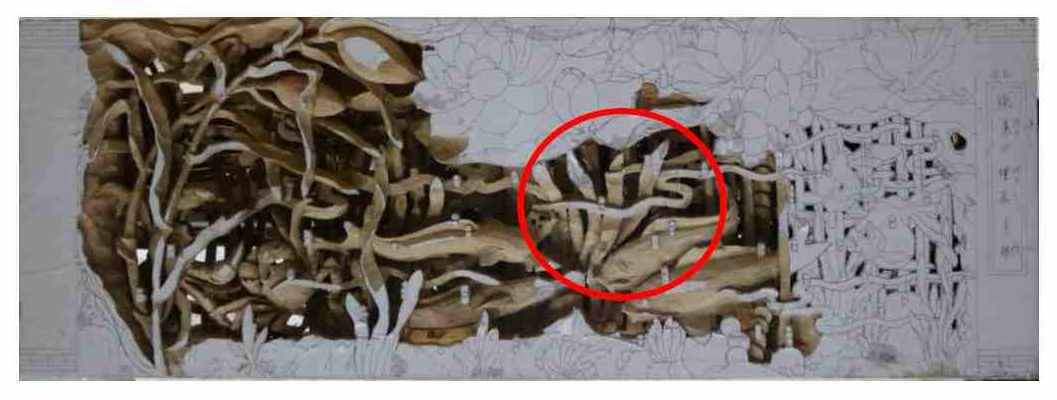

  向下雕鑿將水草末端雕出鋪於板面,而水草根部則深入鯉魚物件的內側,謂之「內枝外葉」塑造出空間穿透效果,工法口訣「鋪面顧邊」。(請參考教學影片-鋪面顧邊)


注意每層次之空間穿透關係

(請參考教學影片-鏤空)


雕鑿景深的層次分配,運用拆枝法雕鑿到最深層,至鏤空穿透

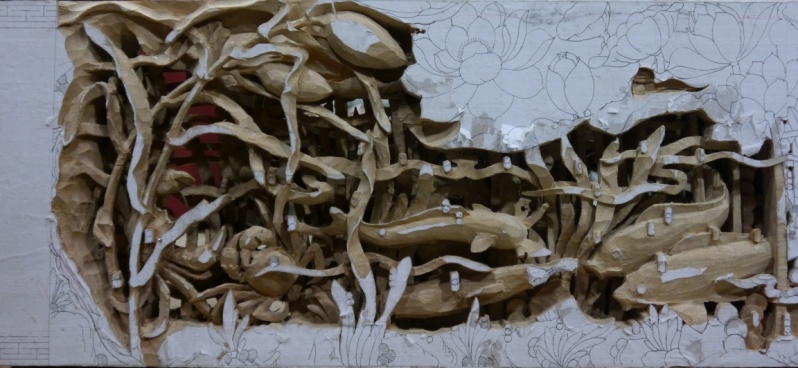

完成預設的第二區塊粗胚製作雕鑿,並注意空間層次感。

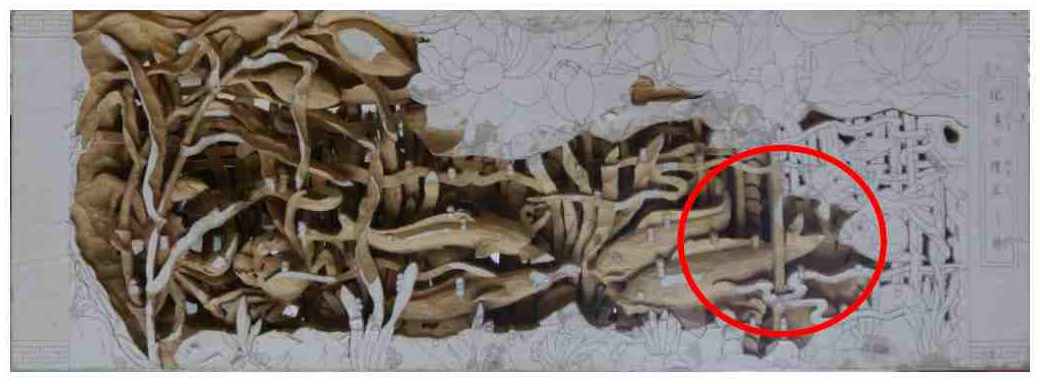

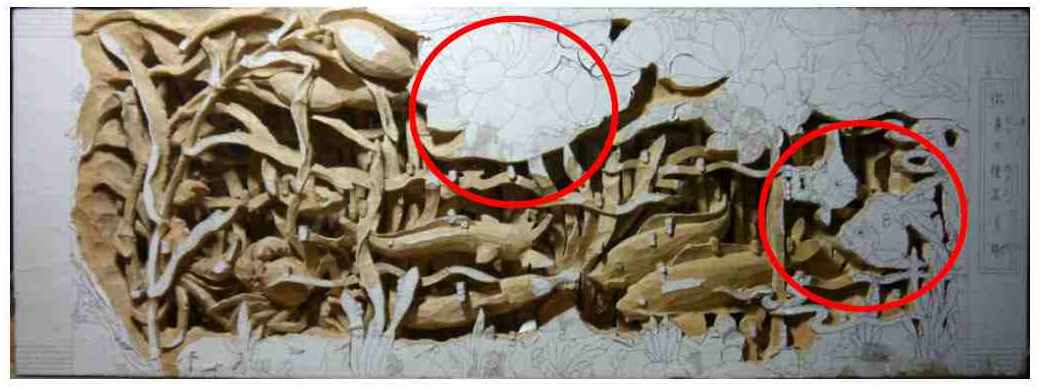

粗胚擴展至第三區塊金魚的部分,延伸雕刻範圍至鯉魚尾巴及蓮葉。

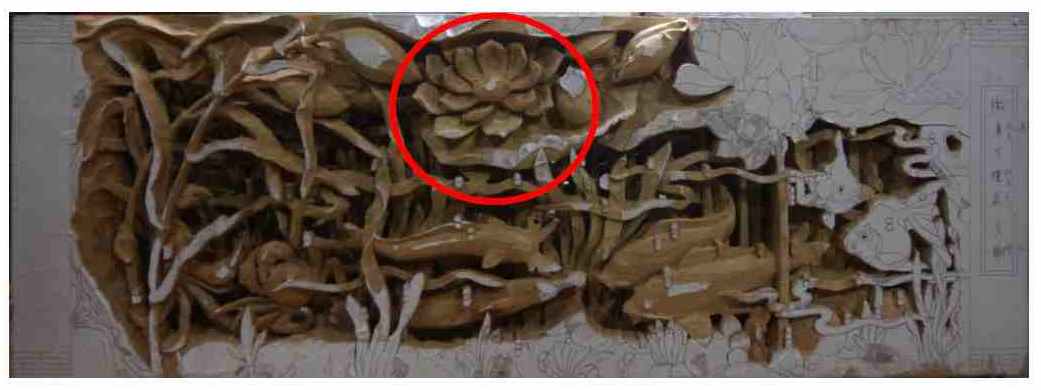

繼續將金魚輪廓圖案以外的部分概略去掉,並進行蓮花之粗胚雕鑿


完成蓮花之粗胚


完成金魚之粗胚

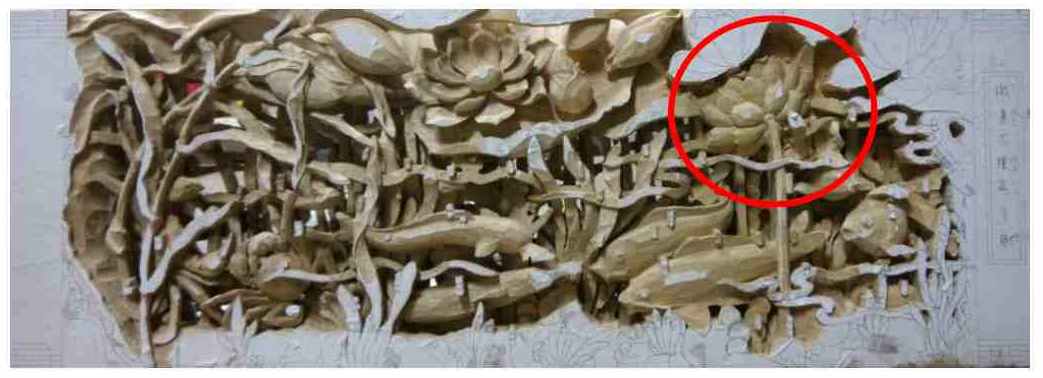

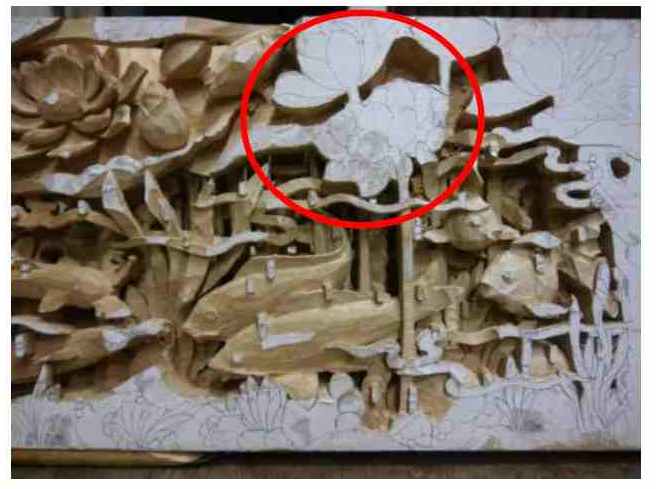

繼續進行另一部分蓮花之粗胚


往下深入雕鑿將蓮花以外的部分概略去掉,完成另一部分蓮花之粗胚

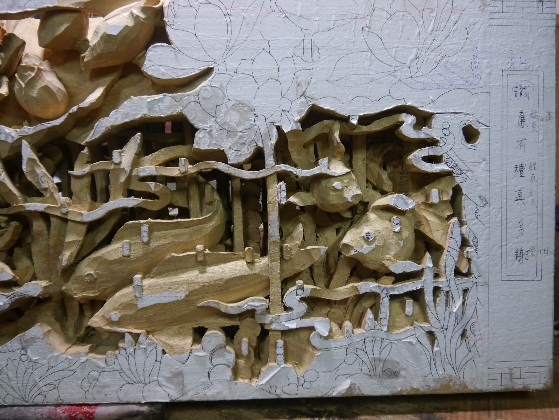

  鯉魚與金魚的景深分配,利用拆枝法施做,由於背景的物件(荷梗)較為細小,因此拆枝的層次就可再多層拆枝,本件作品即可拆至7個背景層次。

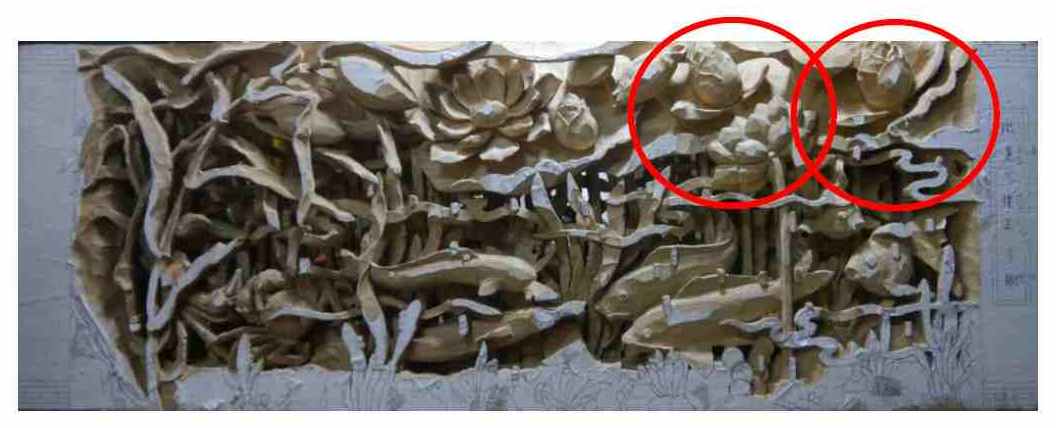

雕鑿上方鏤空穿透,但必須保留周邊的完整,口訣謂之「顧邊」


完成預設的第三區塊粗胚雕鑿

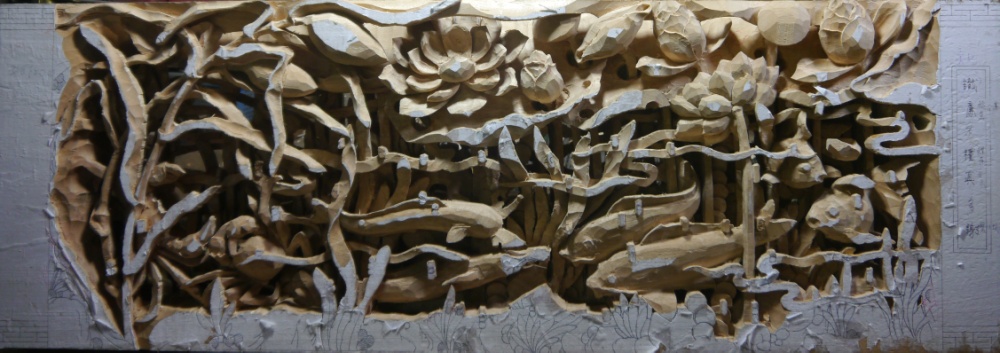

  預設分成三個區塊的粗胚雕鑿串連後,整體外觀粗胚大致完成,特別要注重工法規範的鋪面、顧邊、鏤空均勻、內枝外葉,串接牢靠。

三、細修施作

  完成粗胚三個區塊後,下個階段將開始做細修的工作,細修的施做與粗胚的施做方向不同,粗胚是由表層向深層方向施做,層層向內雕鑿。細修則是從內層先施做,由於深層內部的空間較窄小,在細修時,雕刻刀容易碰撞損壞到周邊物件,又細修後即是完成的作品,為了避免作品在細修時任意的碰撞,越深層部分越先施做,才能保護好已細修完成的物件‧‧‧
